如果您对该产品感兴趣的话,可以 产品名称: 日本孔雀“peacock”量表测试台
产品型号: SIS PDS-2
产品展商: 日本孔雀“peacock”
关注指数:2070
产品文档: 无相关文档

简单介绍

日本孔雀“peacock”量表测试台SIS-6 SIS-7 PDS-2 PDS-2F SIS-4

日本孔雀“peacock”量表测试台

   的详细介绍
日本孔雀“peacock”量表测试台

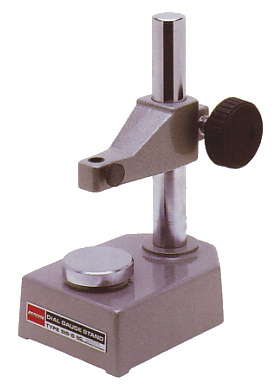

型 式 SIS-6
SIS-6
型 式 SIS-7
SIS-7
型 式 PDS-2
PDS-2
型 式 PDS-2F
PDS-2F

仕 様
型 式 テーブル面 テーブル寸法
( mm )
測れる高さ
( mm )
測れる深さ
( mm )
取り付けステム穴径
SIS-6 焼入研磨仕上 φ 50 約 100 約 62.5 φ8mm
SIS-7 鋳鉄面研削仕上 74×74 約 100 約 52 φ8mm
PDS-2 セラミック溝入 100×100 角 約 100 約 60 φ8mm
φ8mm(割ブッシュを外せばφ20mm)
PDS-2F セラミック溝無し 100×100 角 約 100 約 60 φ 8mm
φ8mm(割ブッシュを外せばφ20mm)

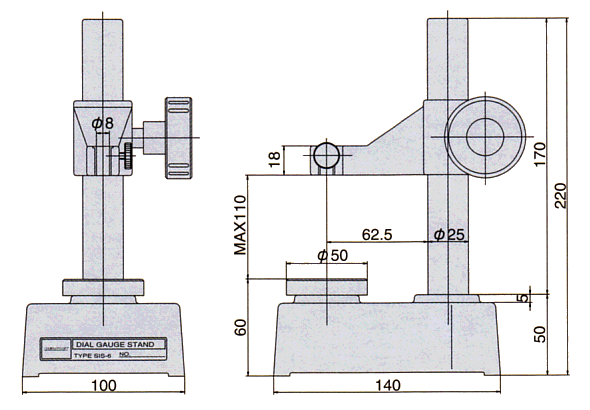

 SIS-6 外観寸法図
SIS-6 外観寸法図

 SIS-7 外観寸法図
SIS-7 外観寸法図

 PDS-2, PDS-2F 外観寸法図
PDS-2, PDS-F 外観寸法図


このページの先頭へ戻る |

型 式 SIS-4
SIS-4
SIS-4 仕 様
型 式 ベース 主 柱 支 柱 質量
( kg )
付属品
高さ
(mm )
長さ
( mm )

( mm )
直径
( mm )
長さ
( mm )
直径
( mm )
長さ
( mm )
SIS-4 50 150 100 28 180 15 160 4.0 ダイヤルゲージ用、
てこ式ダイヤルゲージ用
取付アタッチメント 各1ケ

このページの先頭へ戻る |

型 式 HS-25
HS-25
HS-25 仕 様
型 式 測定可能範囲
( mm )
測定子
( mm )
テーブル上下の量
( mm )
テーブル左右の量
( mm )
取り付けステム穴径
( mm )
HS-25 約 30 両端 φ3 フラット 12 ( 移動量 ) 10 ( 移動量 ) φ8

 HS-25 外観寸法図
HS-25 外観寸法図
HS-25用 測定子
型 式 XS-50 ( 標準 ) XS-55 ( ブレード型 ) XS-60 ( ブレード型 )
XS-50 XS-55 XS-60
日本孔雀 “peacock” 量表 测试台
